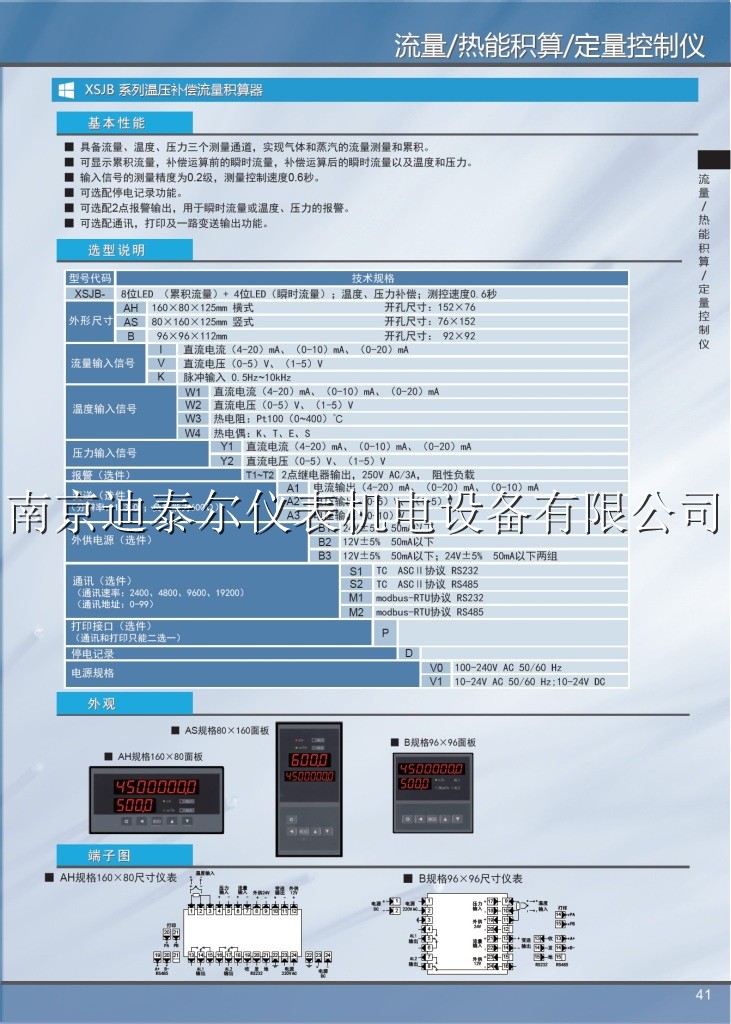

XSJB温压补偿流量积算仪
XSJB温压补偿流量积算仪
■ 具备流量、温度、压力三个测量通道，实现气体和蒸汽的流量测量和累积。
■ 可显示累积流量，补偿运算前的瞬时流量，补偿运算后的瞬时流量以及温度和压力。
■ 输入信号的测量精度为0.2级，测量控制速度0.6秒。
■ 可选配停电记录功能。
■ 可选配2点报警输出，用于瞬时流量或温度、压力的报警。
■ 可选配通讯，打印及一路变送输出功能
XSJB 温压补偿流量积算仪
■ 具备流量、温度、压力三个测量通道，实现气体和蒸汽的流量测量和累积。
■ 可显示累积流量，补偿运算前的瞬时流量，补偿运算后的瞬时流量以及温度和压力。
■ 输入信号的测量精度为0.2级，测量控制速度0.6秒。
■ 可选配停电记录功能。
■ 可选配2点报警输出，用于瞬时流量或温度、压力的报警。
■ 可选配通讯，打印及一路变送输出功能。
XSJB系列热能积算仪
① 根据水的温差和流量计算热能；
② 温度（热电阻、热电偶）、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示瞬时流量、进水及出水温度、热能；
④ 其他同XSJB补偿积算仪
XSJB温压补偿流量积算仪
① 适合需要温度、压力补偿的过热蒸汽、饱和蒸汽、一般气体的流量测量和积算；
② 温度、压力、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示累积量、补偿后瞬时流量、密度、温度、压力和补偿前瞬时流量
④ 变送输出：独立供电，全隔离。10位D/A、误差小于±0.5%或12位D/A、误差小于±0.2%。 注：1、通讯和打印不能同时选择XSJB系列温压补偿流量积算器使用说明书完整版XSJBE07.pdf
内容
代码说明
XSJB-
8位LED （累积流量）+ 4位LED（瞬时流量）；温度、压力补偿；测控速度0.6秒
外形尺寸
AH
160×80×125 开孔尺寸：152×76
AS
80×160×125 开孔尺寸：76×152
B
96×96×112 开孔尺寸：92×92
流量输入信号
I
直流电流（4-20）mA、（0-10）mA、（0-20）mA
V
直流电压（0-5）V、（1-5）V
K
脉冲输入 0.5Hz～10kHz
温度输入信号
W1
直流电流（4-20）mA、（0-10）mA、（0-20）mA
W2
直流电压（0-5）V、（1-5）V
W3
热电阻：Pt100（0～400）℃
W4
热电偶：K、T、E、S
压力输入信号
Y1
直流电流（4-20）mA、（0-10）mA、（0-20）mA
Y2
直流电压（0-5）V、（1-5）V
报警（选件）
T1～T2
2点继电器输出 （250V AC/3A,阻性负载）
变送（选件）
（分辨率：1/3000；负载能力：600Ω）A1
电流输出（4-20）mA、（0-10）mA、（0-20）mA
A2
电压输出（1-5）V、（0-5）V
A3
电压输出（0-10）V
外供电源（选件）
B1
24V±5% 50mA以下
B2
12V±5% 50mA以下
B3
12V±5% 50mA以下；24V±5% 50mA以下两组
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99）S1
TC ASCII协议 RS232
S2
TC ASCII协议 RS485
M1
Modbus-RTU协议 RS232
M2
Modbus-RTU协议 RS485
打印接口（选件）
P
通讯和打印只能二选一
停电记录
D
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
